Иновативни интериорни офис решения от 3DEA DESIGN STUDIO

2D чертежи създадени с помощта на SketchUp Pro и LayOut. SketchUp рендър на интериор. Мебелни детайли, изготвени с помощта на SketchUp Pro и LayOut..


Иван Боров е едва на четиринадесет години, когато се запaлва по 3D по време наработа по проект с негов съученик, в който ползват SketchUp и Google Earth. Той е очарован от достъпността на SketchUp и технологиите като цяло.

Докато изучава интериорен дизайн в Милано, заснема късометражен филм, който комбинира любовта му към графичния дизайн, видео и фотографията и с него печели стипендия.

По време на стажа си за голям шоурум в Милано, Боров си дава сметка, че колегите му все още скицират само в 2D. В стремежа си да трансформира начина на работа и да подобри ефикасността, той запознава екипа със света на пространствения 3D дизайн на SketchUp.

Връща се в България през 2012 г и четири години работи за мебелна фирма преди да основе 3DEA, динамична бутикова компания за цялостен интериорен дизайн.

Офис AECO Space

 Офис AECO Space

Разкажете ни малко повече за 3DEA и с какво се занимавате.

Стартирах с 3DEA след няколко години професионален опит в Милано и България. Бях изградил мрежа от контакти, докато работех за мебелна компания, така че направих плавен преход в обслужването на клиентите като интериорен дизайнер. Обикновено работим с големи и малки компании, помагайки им си чрез интериора да изразят своя характер, бранд и визуална идентичност. Също така създаваме и проектираме щандове за изложения и табели. SketchUp е като швейцарско ножче, което ни дава възможност да изпълняваме всички тези задачи в различни мащаби на постоянно високо ниво.

SketchUp е като швейцарско ножче, което ни дава възможност да изпълнявамевсички тези задачи в различни мащаби на постоянно високо ниво.

Ключовата тема, която се повтаря при нашите проекти е комбинацията между добър дизайн и приложимост.

Нашият екипът се състои от индивидуални професионалисти, които си сътрудничат тясно с други дизайнери, по-специално архитектурни студия, в зависимост от изискванията на проекта. 3DEA дълго време се състоеше от петима души, докато не станах баща в началото на тази година. Това голямо житейско събитие ме принуди да преразгледам отношението към работата и да намеря по-добър баланс. Това означаваше да прекратим 12-15 часовия работен ден в офиса, да бъдем по-избирателни по отношение на проектите, които приемаме, и да работим в нормални часове по гъвкав начин. Вярвам, че качеството на работа е по-добро, когато имате балансиран подход към живота, работата и дизайна.

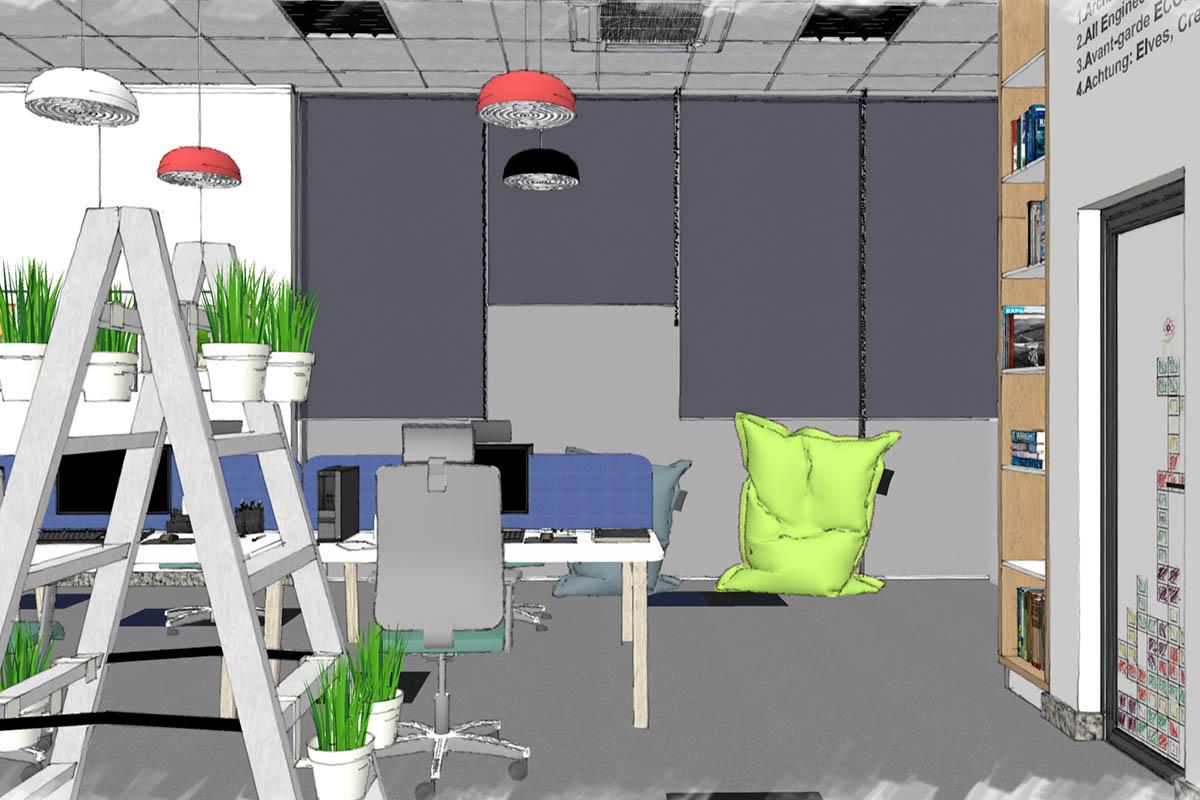

 SketchUp рендър от проект на 3DEA за офис интериор на  AECO Space

 SketchUp рендър от проект на 3DEA за офис интериор на  AECO Space

Какво отличава 3DEA от конкуренцията?

Най-отличителната ни черта е, че опитваме нови неща. Чувстваме се комфортно да учим през опита и грешката, защото това означава, че можем да проправяме нови пътища. Да допускаш нови грешки е по-добре от повтарянето на познатите решения само защото „така се прави“ в продължение на много години. Това беше проблемът в шоурума, в който работих в Милано. Архитектите ветерани продължаваха да ползват същия работен процес, който са научили в университета. Разбира се, трудно е да опиташ нещо ново и да се провалиш, но в крайна сметка си заслужава, защото така се раждат иновациите и се самата работа се върши по-добре.



 SketchUp рендър от проект на 3DEA за офис интериор на  AECO Space

SketchUp рендър от проект на 3DEA за офис интериор на  AECO Space

Какво сте завършили?

Учих интериорен дизайн в Instituto Europeo di Design (IED) в Милано. Първата година е фокусирана върху полагането на основа: класическо чертане, изучаване на пространствата и рисуването на ръка. След това учебната програма преминава от 2D към 3D, където ни запознаха с редица 3D програми. Открих, че SketchUp съчетава всички ключови функционалности на отделните програми, и ми помага да спестя много време и битки. За да бъда откровен, си признавам, че ми беше трудно да разуча някои от по-сложните софтуери. Имах желание и интерес да проектирам и създавам, а не да се впусна в технологиите. Мога лесно да моделирам дизайна си в SketchUp и след това с помощта на LayOut да го направя на 2D технически чертежи. Имах проблеми на моменти, когато файловете ми ставаха твърде тежки и претърпях няколко срива точно преди крайните срокове, но се научих как по-ловко да  моделирам и завърших успешно!

Колко е важна функционалността на работното място, както и визията?

Балансът между функционалност и дизайн за мен е основата на всеки архитектурен проект. Настоящата мода на Инстаграм-пространства отклонява фокуса на много колеги от моето поколение към тенденциите и модния дизайн. Годините обаче са доказали, че един дизайн издържа теста на времето, само когато е приложим, ползваем и устойчив.

".. един дизайн издържа теста на времето, когато е приложим, ползваем и устойчив."

Това се отнася за всеки вид дизайн; автомобилен, мебелен, архитектурен. Считам за изключително важно да знаете какъв материал да използвате и какви функционалности да заложите. Красотата е важна, но в крайна сметка другите принципи правят дизайна дълготраен.

4 1 3DEA-Image-Image Comparison

Сравнение на вътрешен изглед на SketchUp рендър

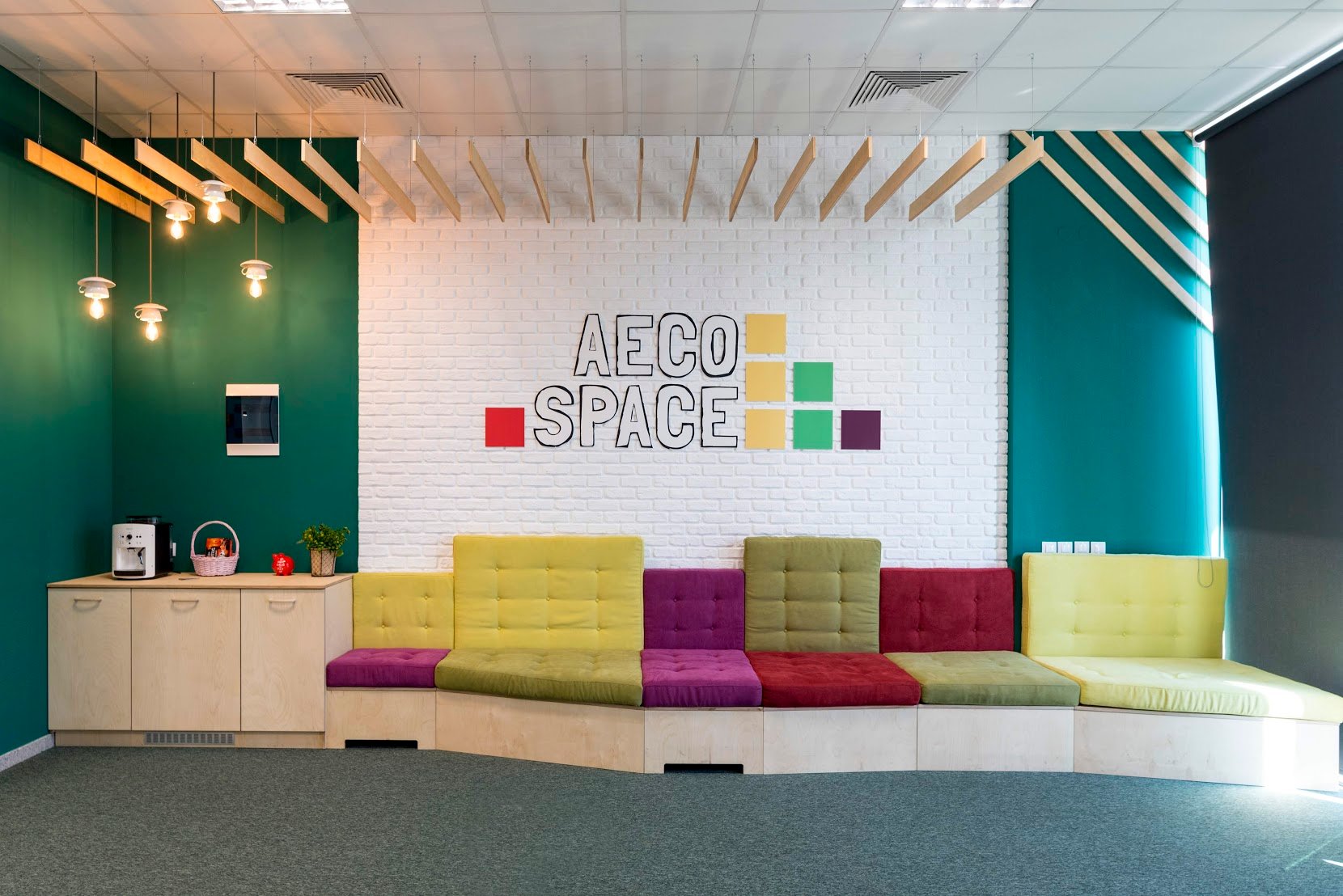

4 2 3DEA-Image-Image Comparison

и вече реализиран проект на 3DEA.

Как споделяте дизайнерските решения във вашите проекти?

Вдъхновен съм от начина на комуникация на датското студио Bjarke Ingels Group. Всеки проект, който създават има ясна история и разказвателност, която може да бъде обяснена и разбрана от всеки. За да постигнем такава яснота, ние работим като правим предлаганото решение видимо за клиента и крайните потребители, независимо от мащаба на проекта. Склонни сме да включим много снимки, скици, реални модели и 3D рисунки, които събираме в LayOut. Всеки проект крие различно предизвикателство, затова използваме различна комбинация от визии.

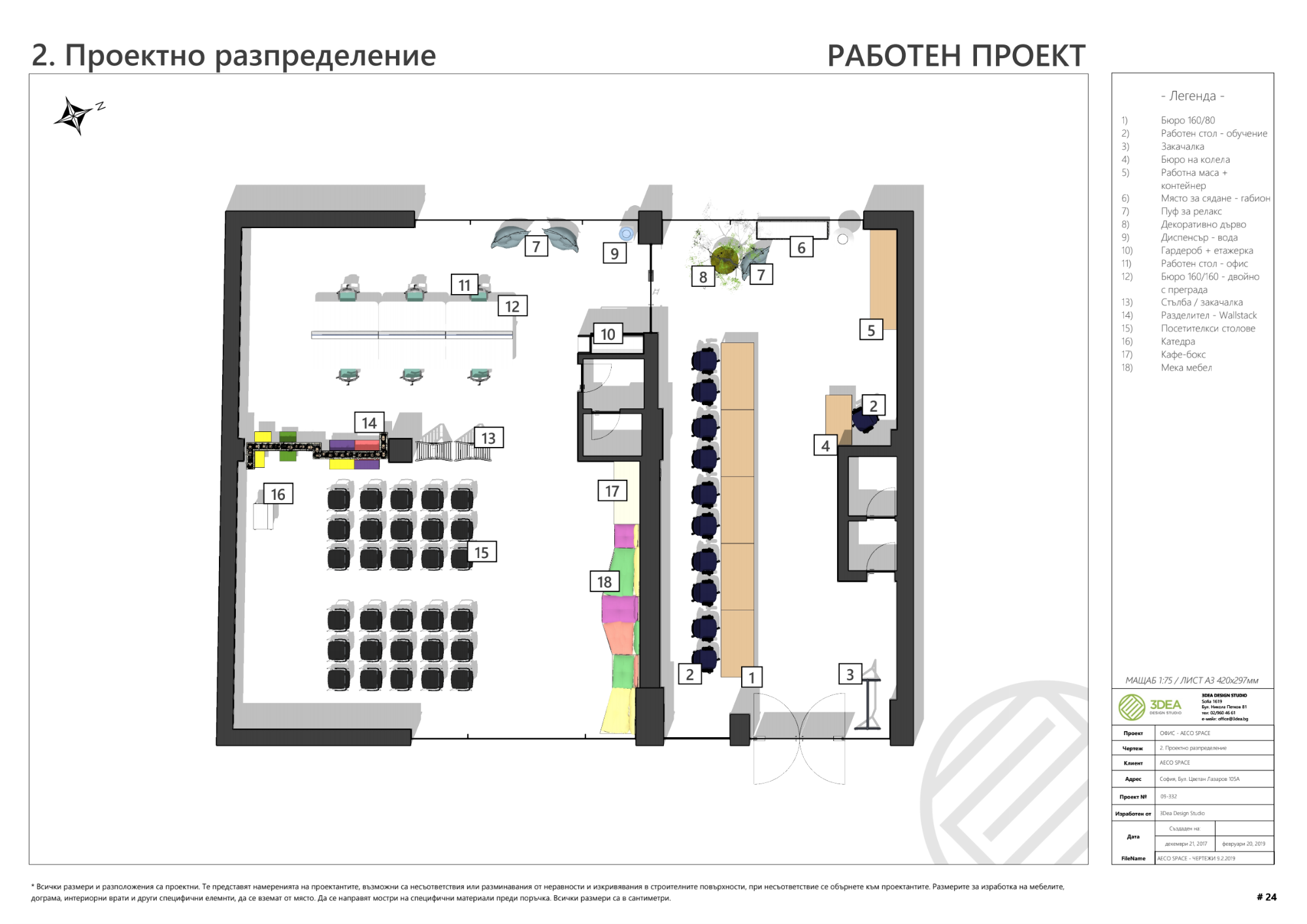

Изглед на етажен план с бележки на проекта на AECO Space. Създаден с помощта на SketchUp и генериран в LayOut.
Изглед на етажен план с бележки на проекта на AECO Space. Създаден с помощта на SketchUp и генериран в LayOut.


Изградихте невероятно работно пространство за AECO Space в София, разкажете ни за този проект?

Заданието на AECO Space беше да проектираме и предоставим функционално и креативно пространство за работа на служители и за презентация и обучения, където да могат да се поберат различен брой обучаващи. Разполагахме с просторно пространство, с което да работим; големи прозорци, високи тавани и много светлина. Само че тези прекрасни условия се оказаха предизвикателство. Макар и чудесни за служителите, те са проблем при ежедневната им работа, особено за вътрешните обученията и презентациите.

Представяне на бранда AECO Space чрез спецификация на цветове и материи.

Представяне на бранда AECO Space чрез спецификация на цветове и материи.

За да създадем по-продуктивна среда, избрахме достатъчно големи щори, които да покрият просторните прозорци, за да спират отблясъците. Но това означаваше да измислим как да ги обезопасим. Имахме окачени тавани, на които да закрепим тежки щори на голямата височина от пода до тавана! Използвайки рисунки и 3D модели, тествахме две видими и две скрити опции. След консултация с клиента, се спряхме на скрита опция. За правенето и инсталирането ѝ се доверихме на подизпълнител, което ни спести време и направи процеса много по-ефективен.

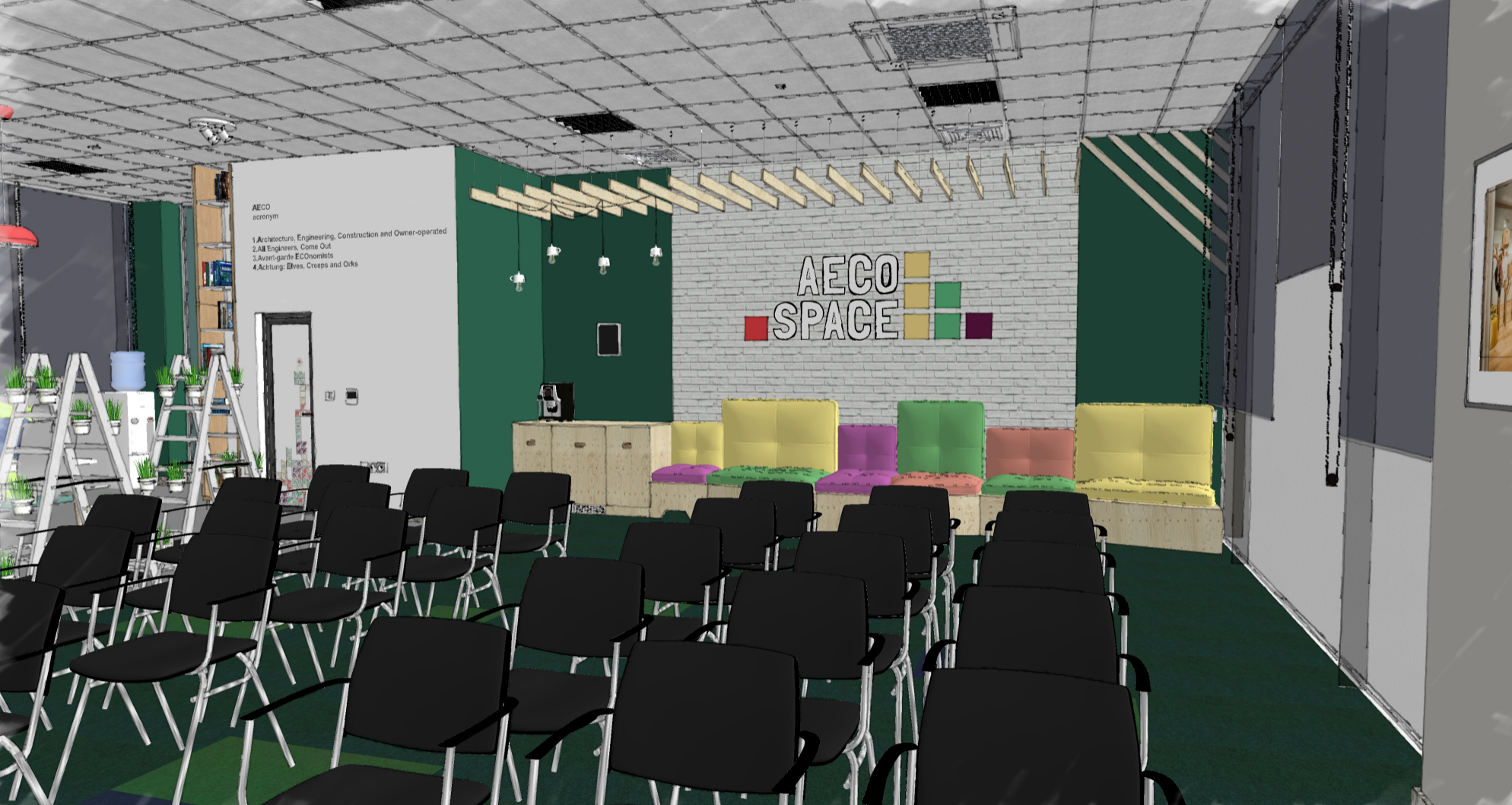

SketchUp рендър на интериор на работно място, проектирано от 3DEA офис интериор на  AECO Space

SketchUp рендър на интериор на работно място, проектирано от 3DEA офис интериор на  AECO Space.

Първоначално протранството е било проектирано за банков клон, така че наследихме покрит с гранитогрес под, който клиентът не искаше. 15-20% от бюджета беше заделена за поставяне на предпочитаната настилка. Наличието на конкретен бюджет и пътна карта на целия проект беше от съществено значение за реализирането на проекта навреме и без да излизаме от рамките на бюджета.

Построеното пространство е почти идентично с вашите планове, как достигате такова ниво на точност по време на етапа на проектиране?

Да изпълним това, което сме обещали беше лесно, защото използваме конструктивен работен процес. Моделирахме проекта с основната идея да е приложим. Знаехме, че можем да реализираме всичко, което предлагаме, от електрическия план и до разположението на уредите.

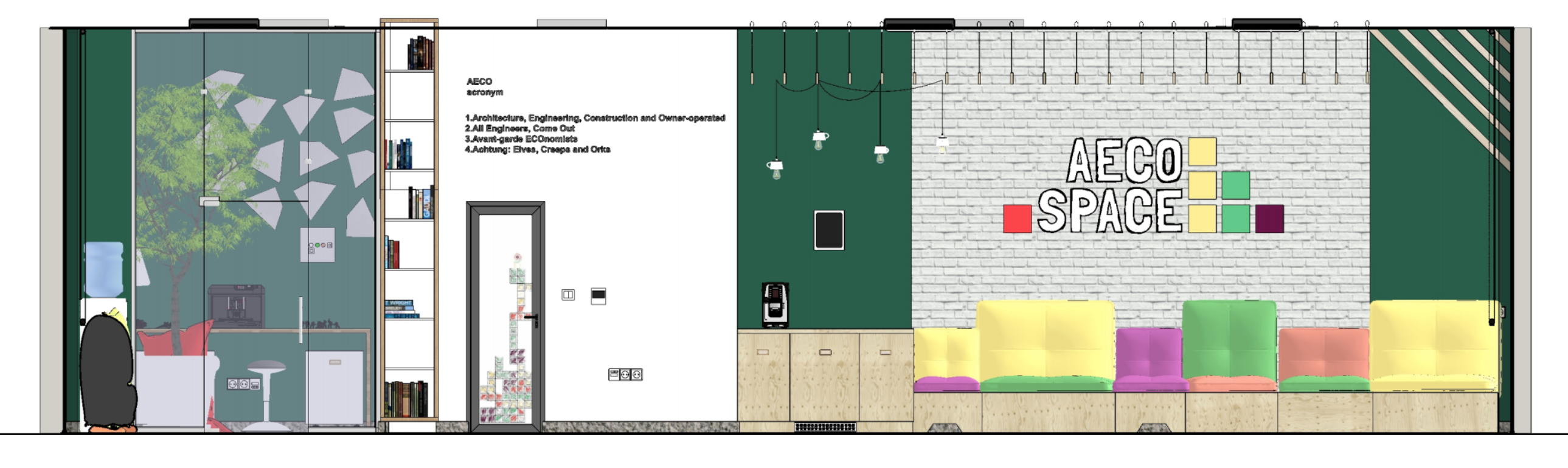

Изглед на разрез на офиса на AECO Space. Начертан с помощта на SketchUp Pro и комуникиран чрез LayOut.Изглед на разрез на офиса на AECO Space. Начертан с помощта на SketchUp Pro и комуникиран чрез LayOut.

Това означаваше и че можем да комуникираме ясно концепцията с клиента и да предоставим точни технически подробности на подизпълнителите. Нанесените, анотирани и оразмерени чертежи гарантираха, че лесно може да бъде инсталиран всеки елемент от проекта. Така направихме с поръчаните подово покритие, което се състоеше от парчета с различни цветове и размери. Дадохме ясни чертежи, за да осигурим безпроблемна инсталация.

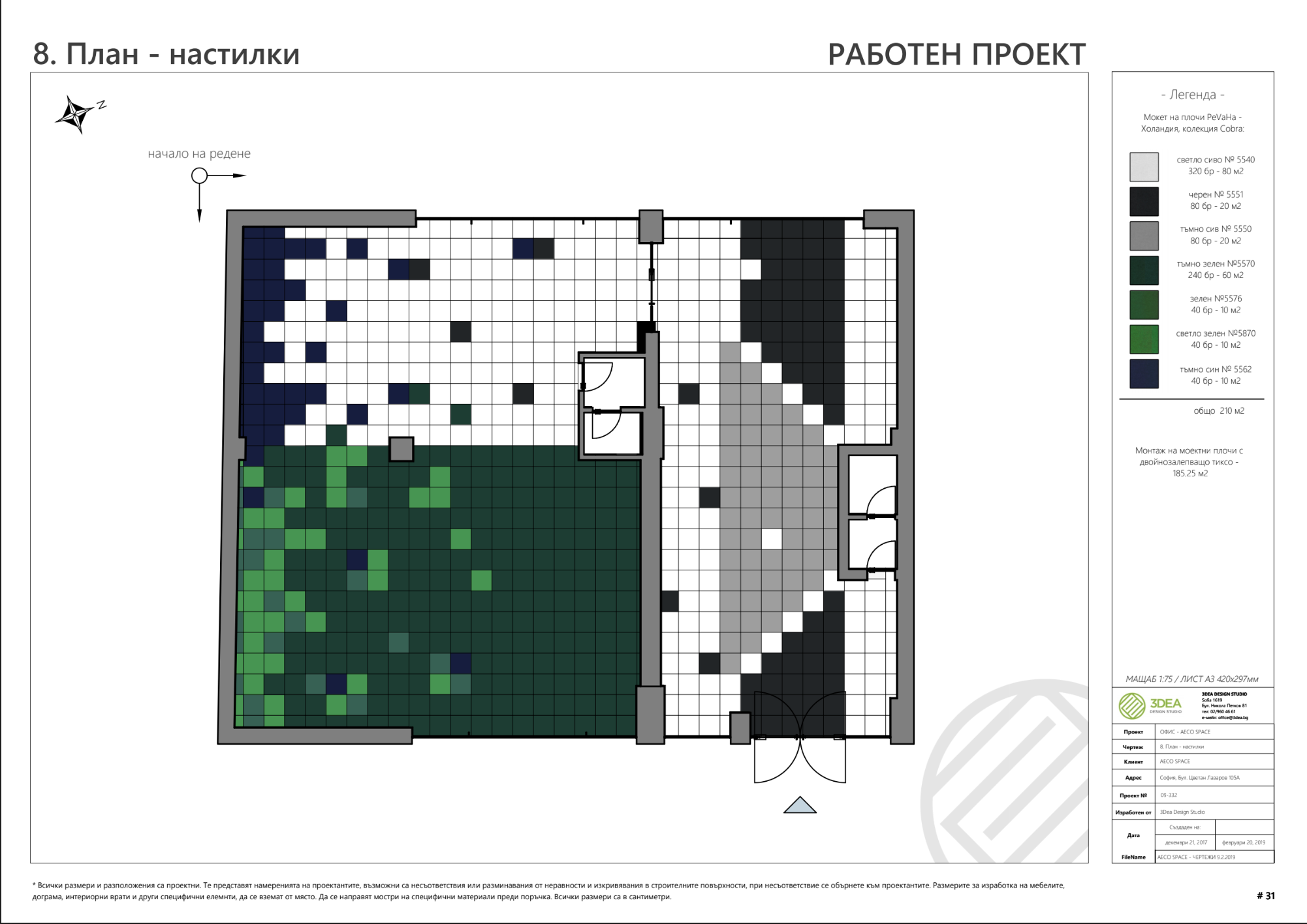

План, показващ чрез LayOut подовата схема, цветовете и позиционирането на цветните килими на AECO Space.

План, показващ чрез LayOut подовата схема, цветовете и позиционирането на цветните килими на AECO Space.

Ползвате ли реални продукти във вашите предложения?

Да, ние предоставяме конкретни реални артикули, които поръчваме от широк кръг доставчици. В нашия проект с AECO Space имахме около деветнадесет различни изпълнители и подизпълнители, доставящи аксесоари, фитинги и електричество за този не особено сложен проект! За да получим най-доброто качество и цена и в същото време да спазваме сроковете, установихме, че трябва да работим с най-добрите.

За щастие, имаме подбрани компании, с които работим и на които се доверяваме, за да осигурим навреме качествена работа и в рамките на бюджета.

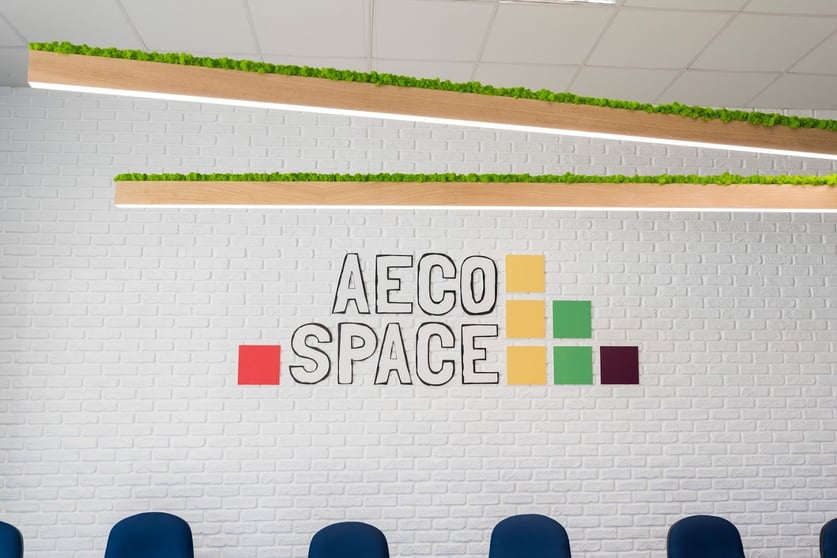

Също така правим детайли по поръчка и внасяме уникални материали като Скандинавския мъх от Финландия, които използвахме при създаването на лампата с дължина шест метра в проекта с AECO Space.


Какво място заема SketchUp в работния ви процес?

По време на анализа правим ръчно скициране на заданието, включващо измервания, които могат да станат изключително важни на по-късен етап от проектирането.

Мащабирани и анотирани 2D чертежи, създадени за проекта AECO Space с помощта на SketchUp Pro и LayOut.
Мащабирани и анотирани 2D чертежи, създадени за проекта AECO Space с помощта на SketchUp Pro и LayOut.

Правим и много снимки. В студиото пренасяме ключови детайли от скиците на ръка и снимките в 2D рисунки в SketchUp. Едва след като всички промени са нанесени в 2D, ние създаваме концепцията ни в 3D модел. Генерираме изображения, които клиентът може да прегледа, коментира и одобри и след това преминаваме към техническите 3D чертежи и детайли, като се фокусираме върху точността, за да гарантираме приложимост. Нашите модели предлагат много данни, защото това ни помага при изчисляването и спецификацията.

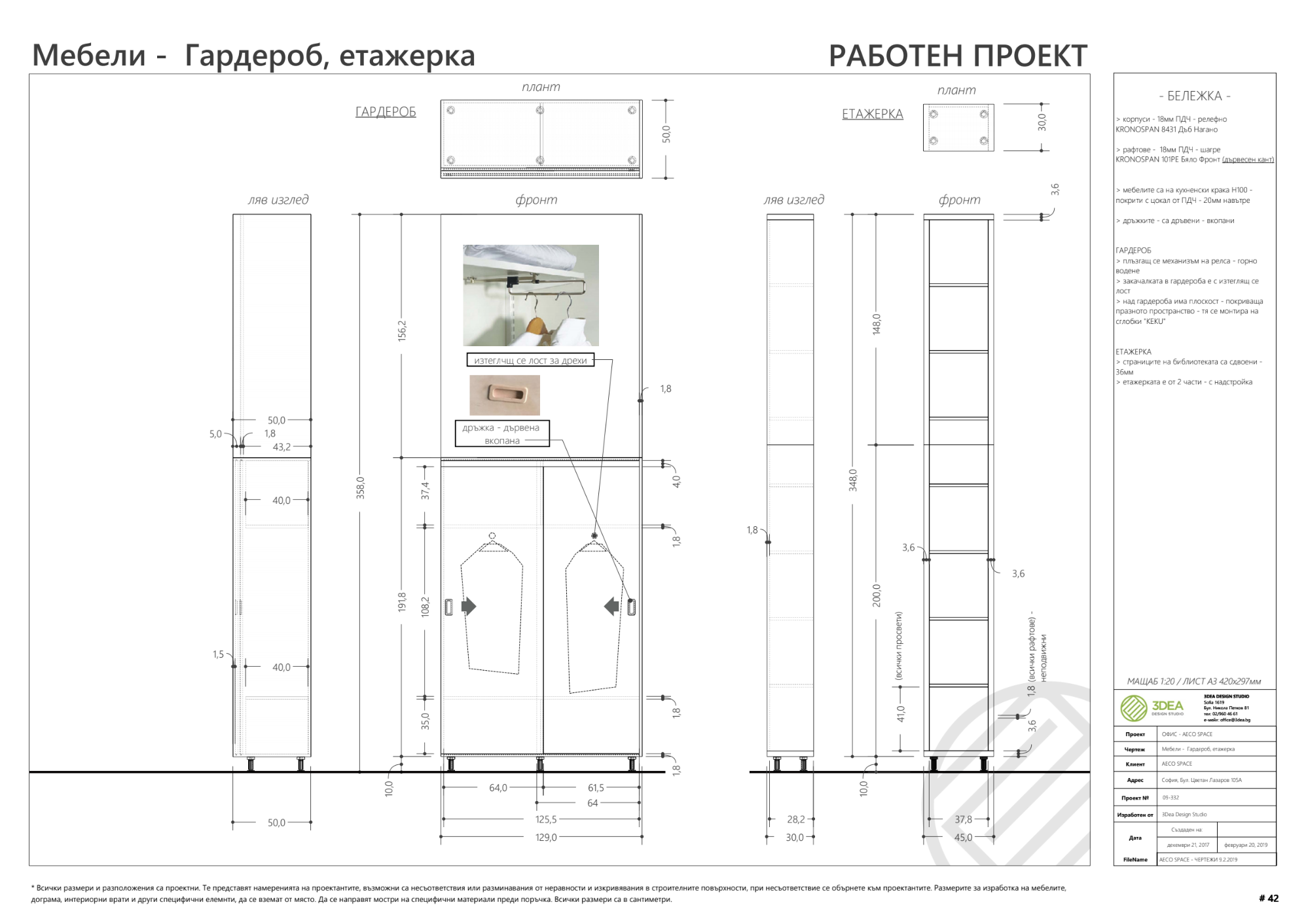

Направени по поръчка мебелни детайли, изготвени от 3DEA за проекта AECO Space с помощта на SketchUp Pro и LayOut.

Направени по поръчка мебелни детайли, изготвени от 3DEA за проекта AECO Space с помощта на SketchUp Pro и LayOut..


Дори и без да създаваме фотореалистични рендери, SketchUp ни помага да покажем концепцията на клиента, така че да го развълнува. След това се фокусираме върху това, да го очароваме с готовия продукт.

Когато клиентът разполага с малък бюджет, какви инструменти ползвате за оценка на разходите?

Взимаме площта и линейните измервания от Entity Info tab на SketchUp и ги калкулираме в Excel, където ползваме формули за предоставяне на бързи прогнози за проектите. Нашите модели са обогатени с данни, така че в случай на промяна на бюджет, спецификация или цена, актуализираните резултати се генерират много бързо.


Кои са най-използваните от вас SketchUp Extensions?

Make Faces ми спестява много време. CleanUp³ ни помага да премахнем ненужните елементи и материали, за да направим моделите по-леки и лесни за работа. Fredo Tools са наистина полезни, а Round Corners е чудесен за правене на детайли, защото облекчава ръчното заобляне на ъглите. Трябва също да спомена DropGC, Add Center Point, Fredo Corner, Material Tools и Vray за рендването.

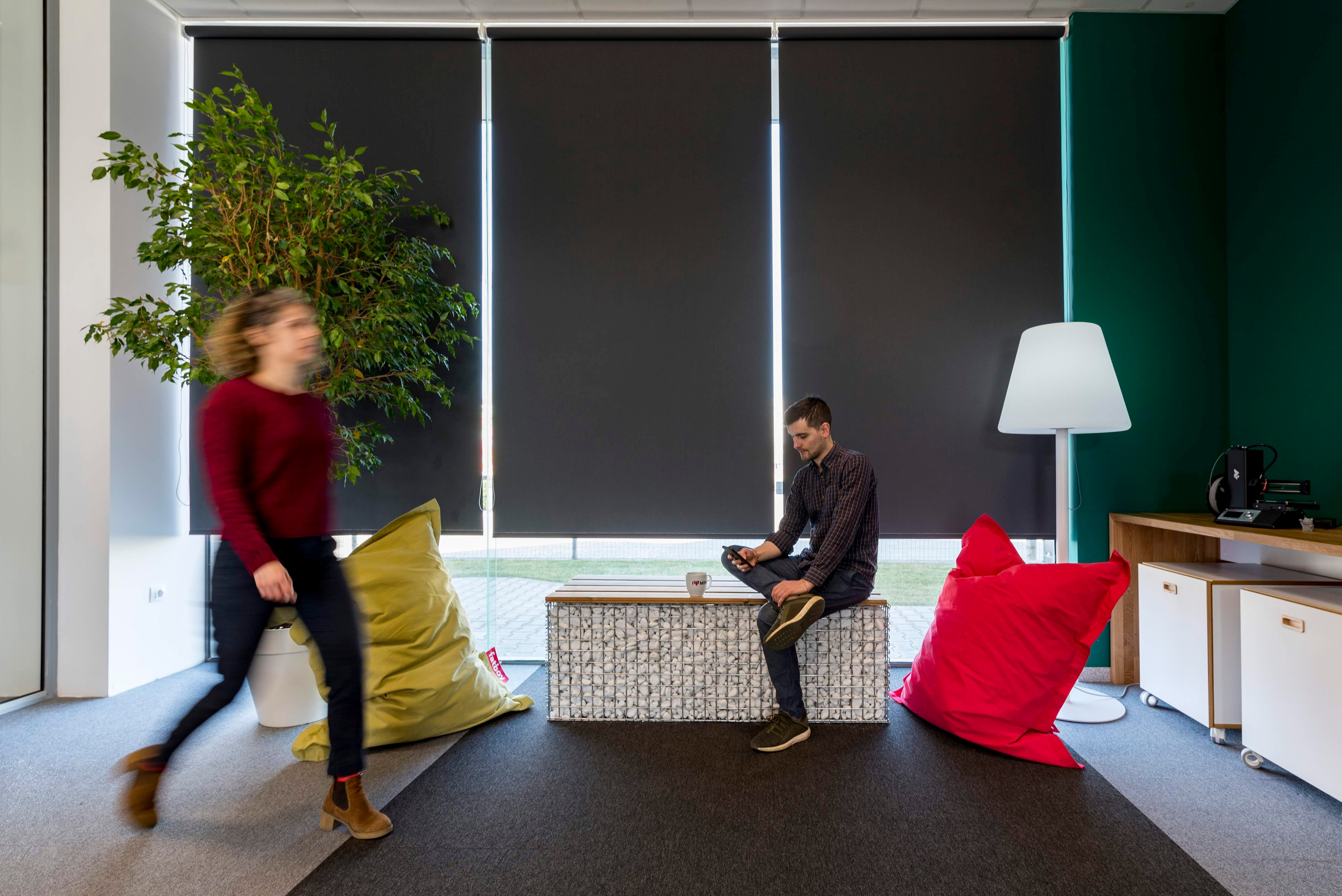

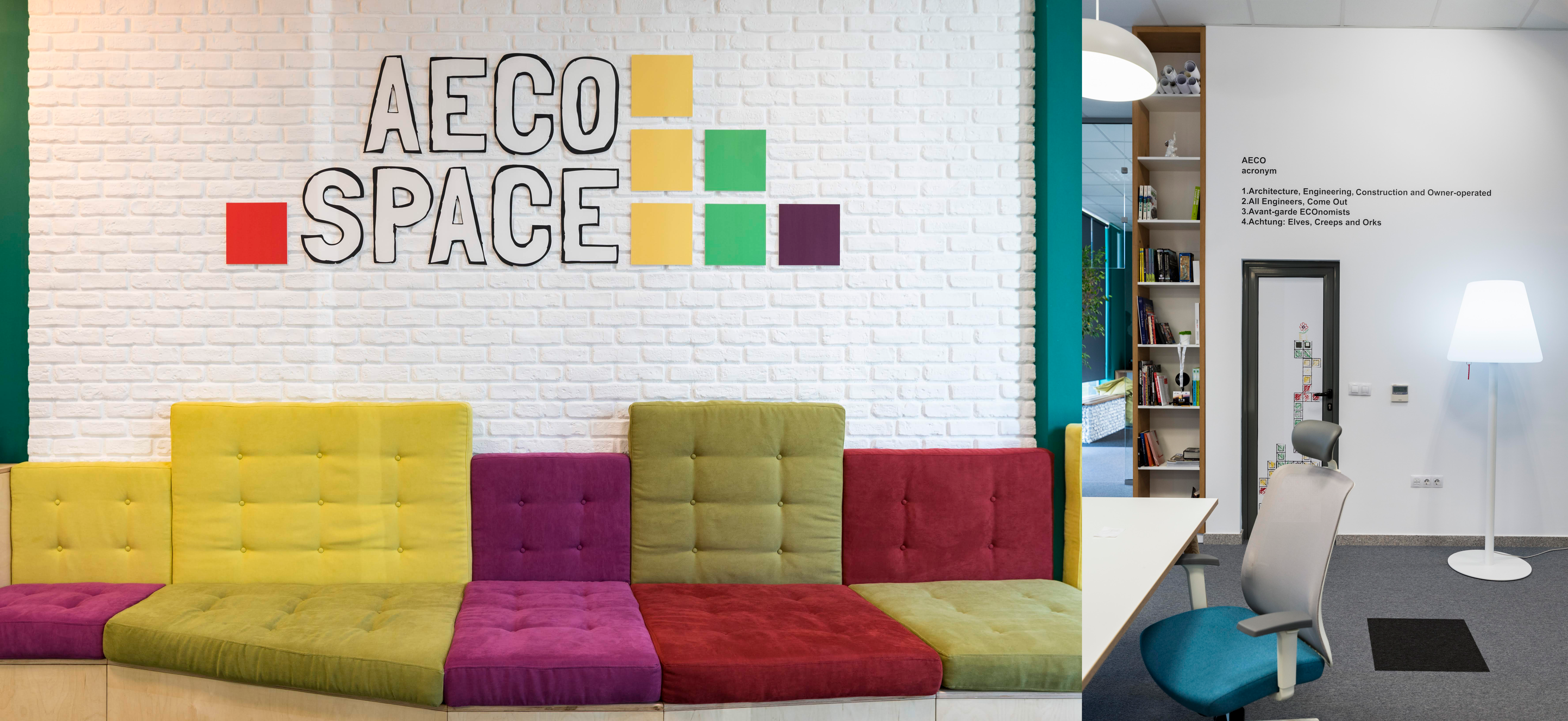

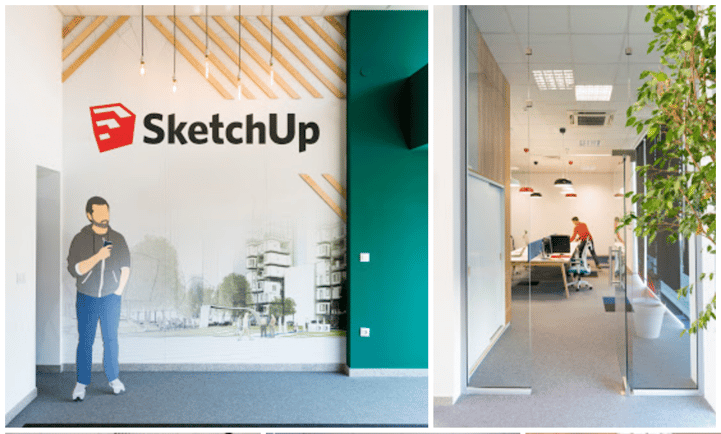

Снимка на интериора AECO Space. Проектиран от 3DEA.

Снимка на интериора AECO Space. Проектиран от 3DEA.

Може ли да споделите подробности за някои от проектите, с които най-много се гордеете?

Проектирахме работно място с размери 3 x 1,4 м в едно цяло с метална конструкция на кула за денонощно наблюдение на Черно море край бреговете на България. Всички компютри, оборудване и окабеляване трябваше да бъдат напълно интегрирани в металната конструкция. Решаването на проблема с дизайна беше само отправна точка. Трябваше да обмислим логистиката за доставка и монтаж. Започвайки с кратко задание и едно референтна снимка от от клиента, имахме шест месеца да проектираме, разработим и осъществим проекта.

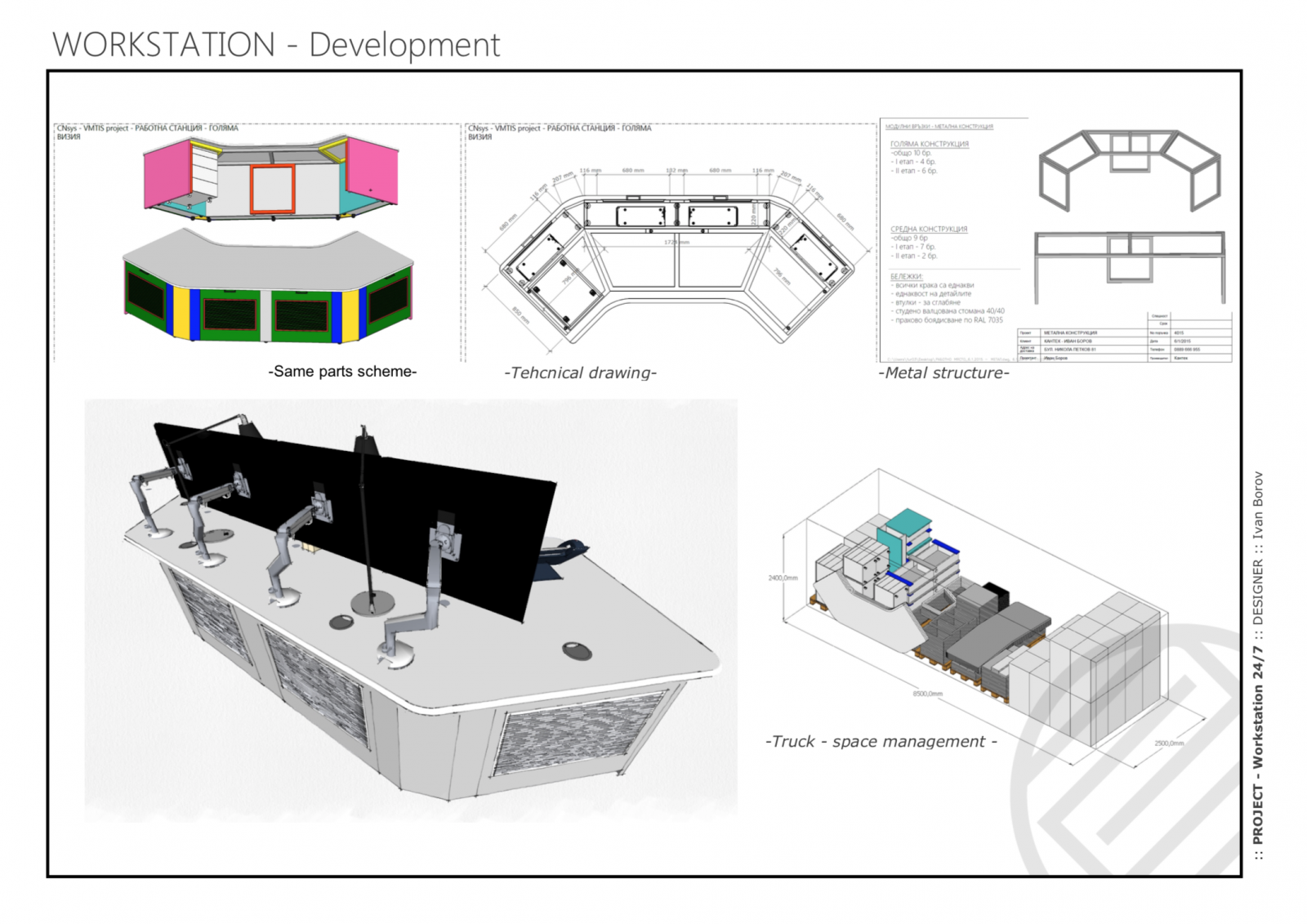

Работни чертежи на морска работна станция по поръчка. Проектиран от 3DEA с помощта на SketchUp Pro и LayOut..

Работни чертежи на морска работна станция по поръчка. Проектиран от 3DEA с помощта на SketchUp Pro и LayOut.

SketchUp се оказа от изключително значение, за да разберем дали всички отделни части, които се изработват в София, ще се поберат в товарния автомобил преди да бъдат сглобени и след това транспортирани до Варна и Бургас. Пространството на работното място е подобно на наклонената кула в Пиза и някои от елементите не влизаха в асансьора. Това означаваше, че се налага да направим симулация как точно ще премине бюрото по цялото стълбище, за да стигне до крайното си място в горната част на кулата. Този проект беше истинско предизвикателство, но и много удовлетворяващ като изпълнение. SketchUp беше от голяма помощ от началото до края на проекта.

"SketchUp беше от голяма помощ от началото до края на проекта."

Друг специален момент за мен беше проектирането и доставянето на лампи по поръчка от алуминиев и дъбов фурнир за триетажен нов търговски център в България Сътрудничихме си фирма за производство на осветление, за да създадем триста броя с размери, вариращи от 50cm x 50cm до 6 x 4m.

6-метрова лампа по поръчка, проектирана от 3DEA с помощта на SketchUp Pro и LayOut.

6-метрова лампа по поръчка, проектирана от 3DEA с помощта на SketchUp Pro и LayOut.
